熱脫附的工作原理與GC、GCMS 連用準備

熱脫附的工作原理

進樣

熱脫附實際上是一套技術組合,它將揮發物從(cong) 複雜基質中萃取出來並濃縮以用於(yu) GC或GC/MS分析。對於(yu) 氣體(ti) 樣品(如空氣)，一種最方便的方法是從(cong) 裝有一種或多種吸附劑的熱脫附管中抽取已知的體(ti) 積。換句話說，可將空氣抽取到一個(ge) 抽空的容器中。可將其他樣品(如聚合物、食品、包裝材料等)直接放入熱脫附管或更大的容器中。

脫附和樣品引入
加熱時，揮發物從(cong) 吸附劑或樣品本身中釋放出來,並被情性氣流帶到次級捕集阱。當使用采樣罐時，樣品通過這個(ge) 捕集阱被從(cong) 罐中抽出。由於(yu) 儀(yi) 器的不同，捕集阱可能是填充的，也可能不是填充的，而且經常被冷卻到低於(yu) 室溫。

zui後，次級捕集阱被快速加熱，同時用載氣吹掃，將脫附的揮發物帶入氣相色譜儀(yi) 進行分高和分析。

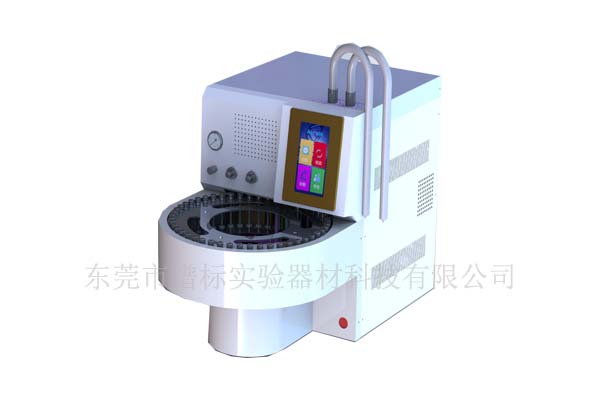

全自動熱脫附儀(yi)

用途：與(yu) GC、GCMS 連用，用於(yu) 揮發性和半揮發性有機化合物物的吸附、解吸分離。

配置：主機(主機、傳(chuan) 輸線、電源)、主機附件(熱脫附進樣器啟動包,冷阱O型圈 PK/13包，樣品管O圈-大 PK/1，樣品管O圈-小 PK/1 3包，複合填料樣品管，適用於(yu) 空氣毒物分析的冷阱，ATD上機用樣品管帽(PTFE) PK/20,裝填tenax的冷阱），傳(chuan) 輸線（石英傳(chuan) 輸線。GC專(zhuan) 用傳(chuan) 輸線），兩(liang) 通（兩(liang) 通2個(ge) 、傳(chuan) 輸線接填充柱進樣口接頭），其它（電源線、銅管、三通2個(ge) ),在線采樣附件(采樣附件、進樣泵.惰性管路），專(zhuan) 用軟件及工作站(計算機、打印機），隨機配套備品、備件，中文操作使用說明書(shu) 等。

技術指標
1熱脫附儀(yi) 可與(yu) 各種型號的氣相色譜儀(yi) 聯用，采用電子製冷和二階熱脫附流程以保證得到窄的色譜風形。

2在不使用液體(ti) 冷凍利的情況下，電子製冷裝置可可將阱冷卻至-40C。

3氣路采用電子流量控製，可實現樣品四收和吸附管填充質量測定等功能。

4具有非常好的樣品收數據，有專(zhuan) 門的應用文獻說明實際回收結果。

操作界麵

1采用圖形化設計的觸摸式彩屏早控製界麵，全中文顯示。
2整個(ge) 儀(yi) 器的工作流程和運行所需的全部參數，包括分析方法的編輯，儲(chu) 存，調用等操作都可同一彩屏控製界麵設定，而且可實時顯示氣路工作狀態、設定值和真實值。

管路係統

1管路使用模塊式設計，所有氣路的關(guan) 鍵連接和電磁閥、質量流量計集中於(yu) 同一模塊，減少係統死體(ti) 積和連接部件，防止泄漏。

2在脫附前後，樣品管都處於(yu) 密封狀態，以確保樣品檢測結果的真實性和可靠性。

3在脫附前，係統必須能夠在線自動對流路進行密封檢測。

4在新裝色譜柱後，係統能夠對色譜柱安裝進行檢漏。

5具有吸附冷阱測試和反向老化功能，在分析過程中可以老化吸附管，節約實驗時間。

氣路控製

1全電子流量控製，質量流量計精確控製流量，不受溫度、壓力變化的影響。

2可實現樣品回收並用不同方法再分析或做確證實驗。

3具有吸附管、冷阱吸附劑填充質量的測試功能。

4帶有3個(ge) 質量流量計，載氣和分流均是電子流量控製，並且為(wei) 標準配置(非選件)。

5具有獨立的電子流量模塊，無需依靠其他儀(yi) 器的氣路控製部分，可以和任意品牌的氣相色譜連接。

6水份除去功能:係統必須具有在線反向幹吹除去樣品管中水份的功能，以除去樣品管中的水份(標配)。

樣品分流

1係統必須可以在樣品管前後實現分流，分流流量可自動在0和200m1/min之間任意設定，可與(yu) 小口徑毛細管柱匹配，確保樣品的分離效果。

2入口和出口分流的2路氣體(ti) 都是電子流量控製。

3帶樣品自動回收的樣品管個(ge) 數：50 支樣品管，全自動。

4樣品管材料：不鏽鋼，玻璃或玻璃內(nei) 襯不鏽鋼樣品管，可預先填充吸附劑。

5樣品管溫度範圍： 50℃-400℃, 最小增加值：1℃

脫附時間： 1-999 分鍾，最小增加值: 0. 1分鍾

傳(chuan) 輸線加熱溫度：50℃-300℃.

傳(chuan) 輸線材料：石英材料，可直接與(yu) 石英毛細色譜柱相連

冷阱低溫範圍：-40℃- 150℃，最小增加值: 1℃

冷阱高溫範圍：-40℃ -400℃,最小增加值: 1℃

冷阱升溫速率：大於(yu) 等於(yu) 40℃/sec

標配附件

1幹吹掃附件：能夠在保證易揮發分析物不丟(diu) 失的情況下，自動對樣品進行幹吹掃，除去水份。

2長度1070mm，可加熱到300°C 操作的標準傳(chuan) 輸線。

控製係統

觸摸屏即可以替代軟件實現所有參數的設定，可完全控製儀(yi) 器和設置工作參數，分析方法和分析順序可被方便地編輯，儲(chu) 存和下載到儀(yi) 器中。
